MessageSujet: ax GTi-T   ax GTi-T EmptyMar 15 Juin - 10:11

base de départ : ax GTi de 1992 donc non cata avec le 1400 K6B

chassis :


train avant d'origine avec bilstein B8 et ressorts court -45 H&R de saxo/106
barre anti roulis de saxo VTS
coupelles d'amortisseurs de 106
BAR inferieure et supérieure
freins de 207 HDI en 266X22 avec flexibles aviations

train arriere de saxo VTS monté sur douille alu et bague teflon en remplacement des roulements de bras , plus longues de 2mm de chaque coté afin d'élargir les bras . amortisseurs B6 ferme (trop) et barre de torsion de l'ax
frein de serie avec flexible aviation et calibration de la puissance a chaque roue sur mesure

monté sur 4 jantes de VTS avec 4 yokohama A048 m

vidage complet , 2 baquets/harnais , arceau 6 points 8 fixations MATTER


montage turbo sur le moteur d'origine de 215 000 kms

premier montage
rabotage des pistons et joint de culasse plus péais pour un RV à 8.5:1
turbo KKK K16 avec bride inox maison pour la fixation au collecteur d'origine
ligne inox en 60 maison
volant moteur de s16 standart avec embrayage 4 patins avec plateau renforcé
boite d'origine de l'ax à savoir une MA en 16X63
echangeur en facade avec circuit de sural en 50 alu et silicone , dump valve

quelques photos :
http://img103.imageshack.us/gal.php?g=aut0621.jpg

videos de ce que le montage donne

http://img20.imageshack.us/i/axgtitteamcoincoinvssie.mp4/

http://img697.imageshack.us/i/axgtitteamcoincoinvscup.mp4/

depuis la segmentation qui n'avait pas été changé à rendu l'ame donc on repart sur un moteur neuf avec quelques évolutions

nouveau pistons , creux avec un joint de culasse d'origine j'obtiendrai 8.6:1 de RV

ax GTi-T Rad5FCCF

nouveau bloc déglacé

un des cylindres du bloc déglacé
ax GTi-T S7300640

un ptit coup de neuf sur mon embrayage qui avais pris l'huile
degraissages des patins et mise en peinture du flasque
ax GTi-T S7300641d

et coup de sablage fin sur la porté du mécanisme

ax GTi-T S7300642x

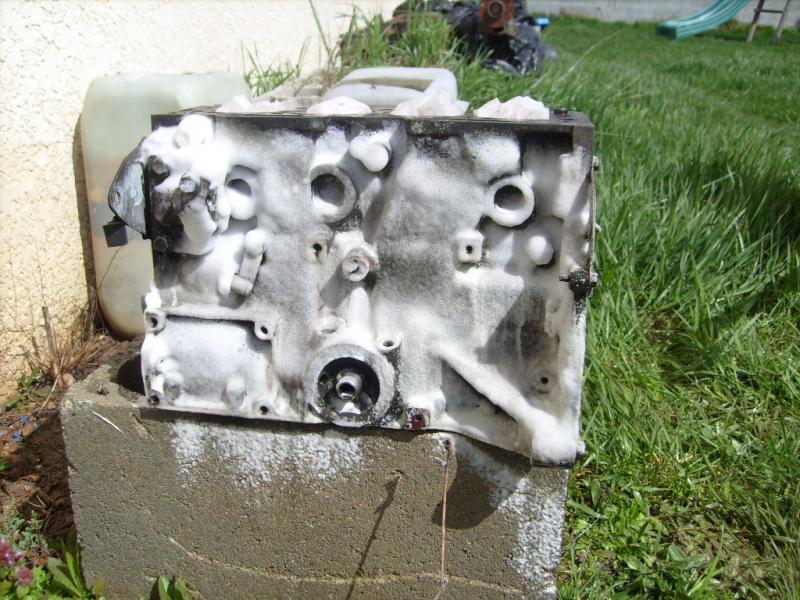

un bon coup de décapfour sur mon bloc
ax GTi-T S7300698-1ab5ba3

ax GTi-T S7300699-1ab5bc0

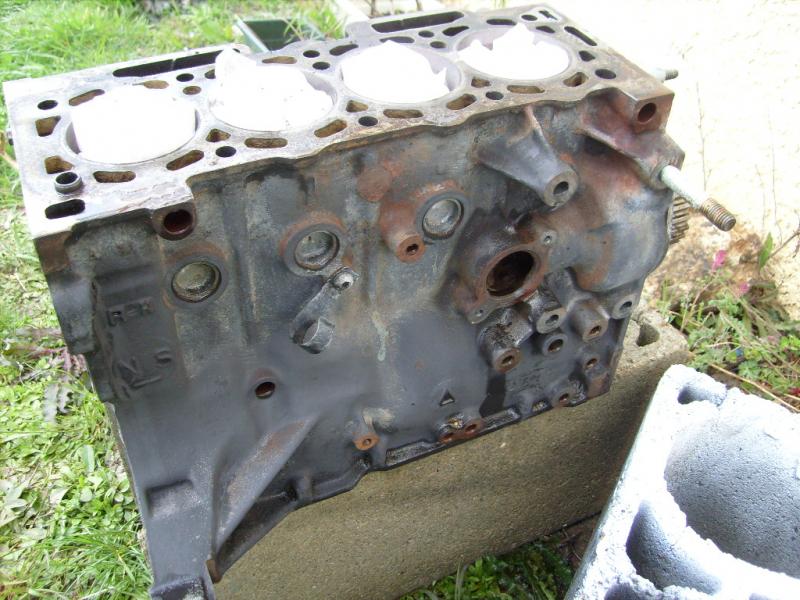

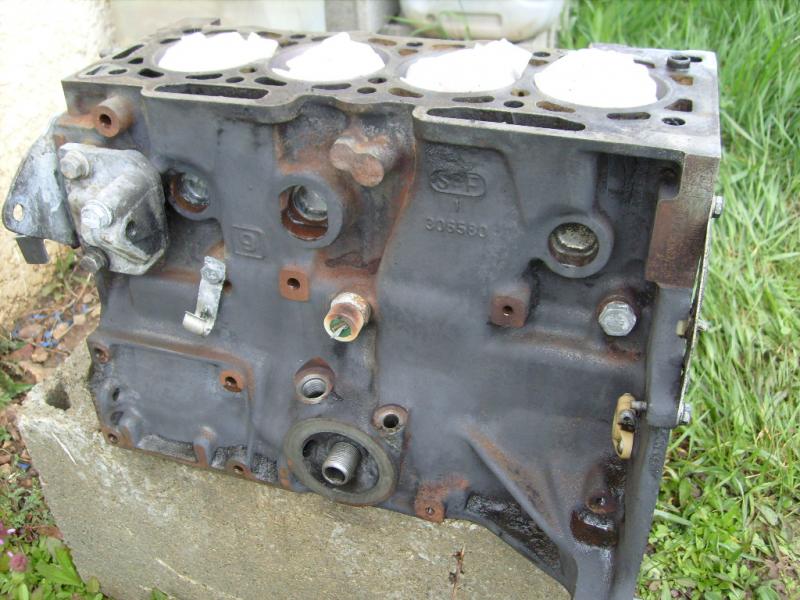

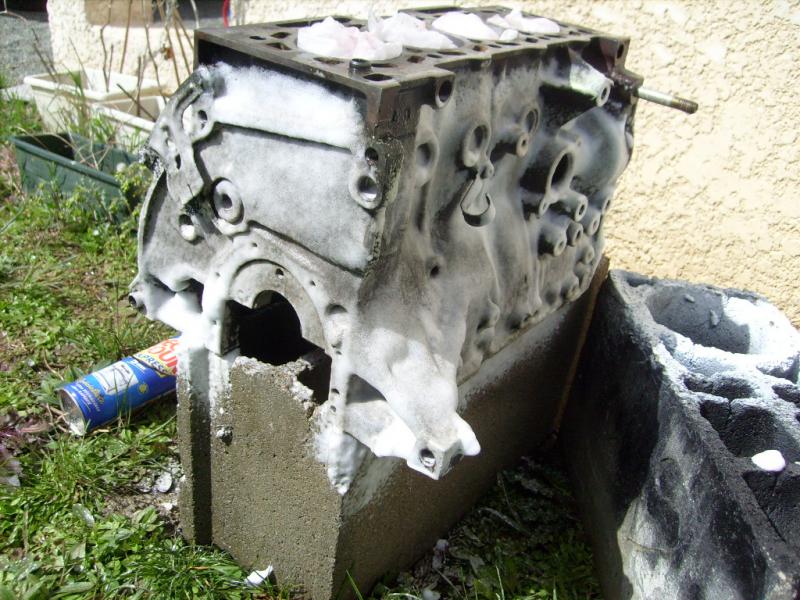

une fois rincer

ax GTi-T S7300701-1ab5c01
ax GTi-T S7300702-1ab5c1f

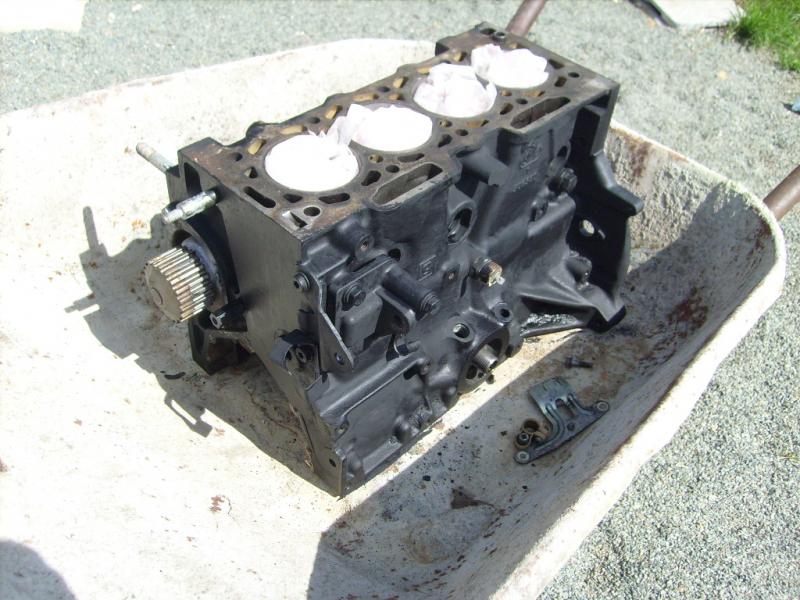

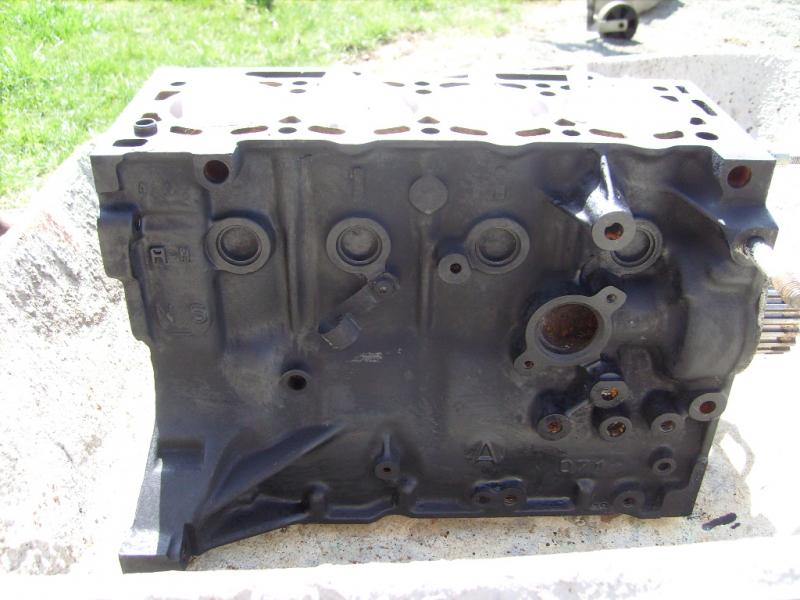

un noir mat la dessus et ca ira bien !!

ax GTi-T S7300703-1ab5c3c
ax GTi-T S7300704-1ab5c48

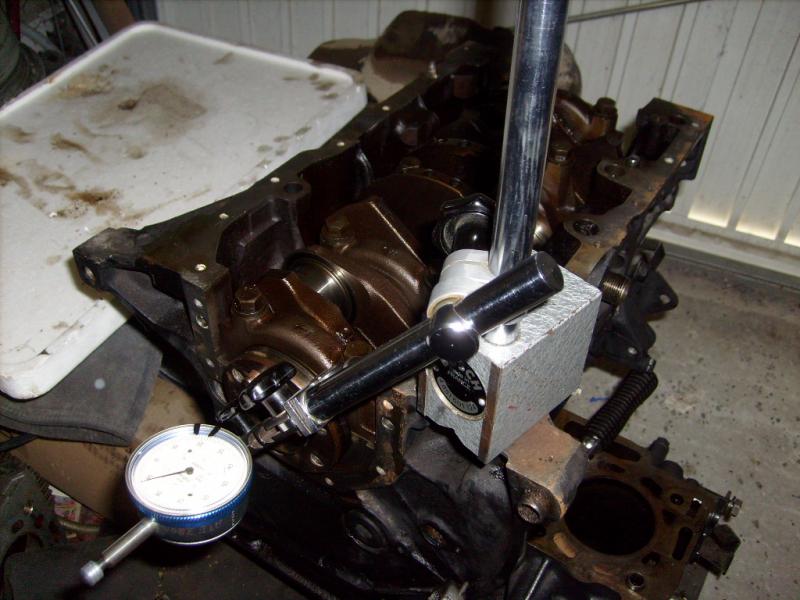

montage du vilo et controle de son jeu longitudinal
ax GTi-T S7300705-1afb7ea

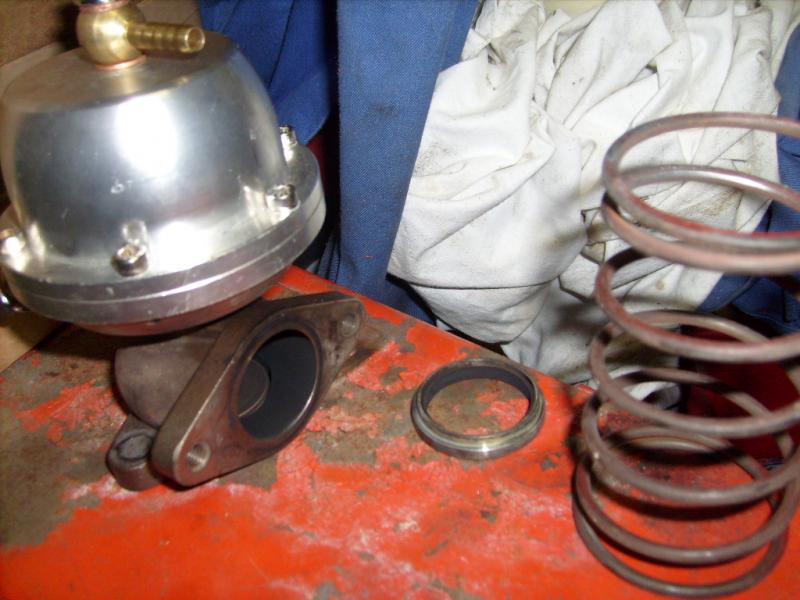

un belle WG externe en 38 mm

ax GTi-T S7300706-1afb7fc

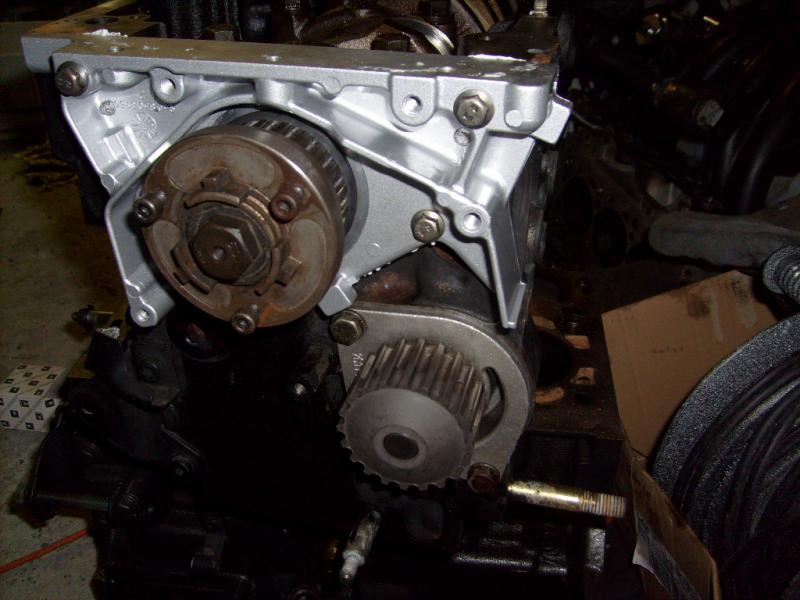

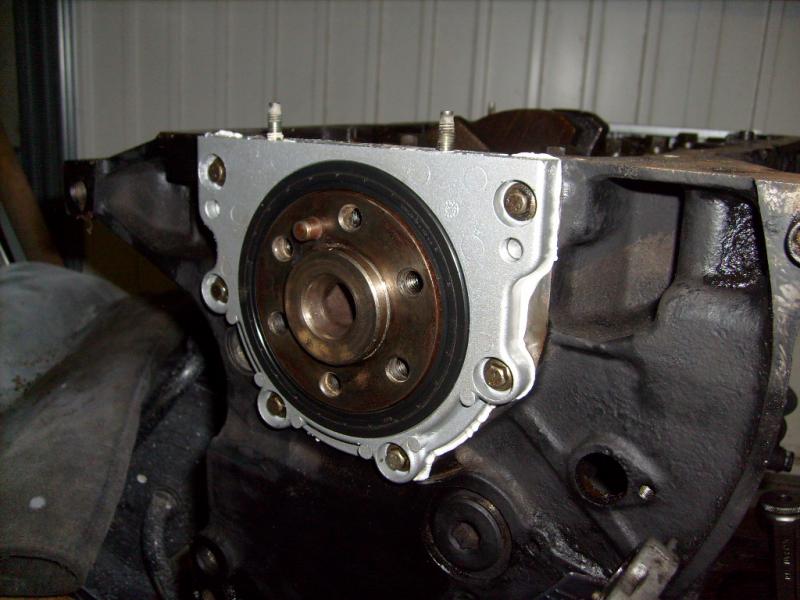

montage des flasques repeint en gris alu avec les joints à levres neufs

ax GTi-T S7300707-1b076b2
ax GTi-T S7300708-1b076d8

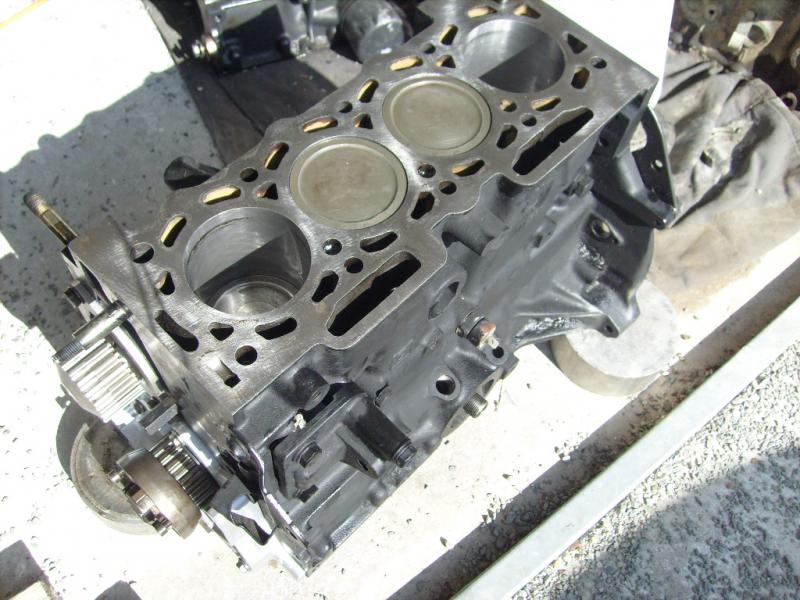

montages des pistons bielles dans le bloc

ax GTi-T S7300710-1b2b4cc

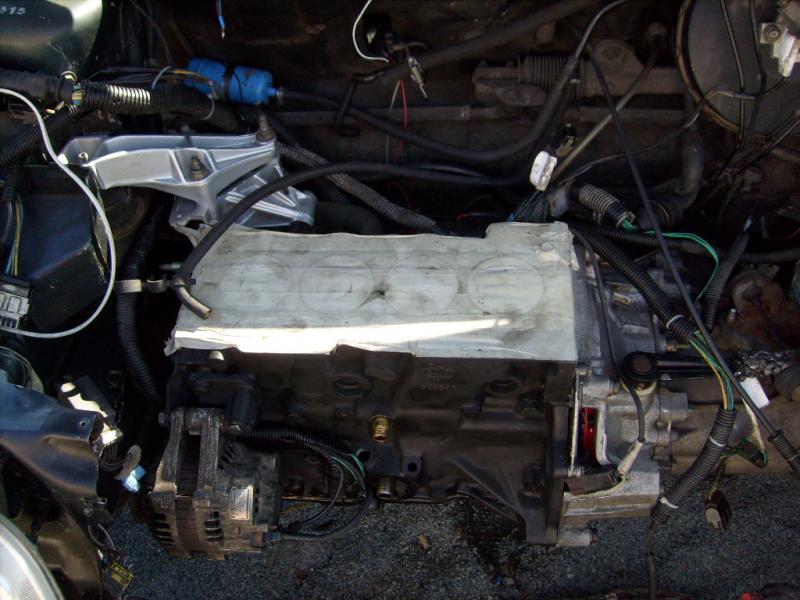

le moteur est dans la caisse avec la boite de saxo diesel et les cardans

ax GTi-T S7300738-1cec1ee

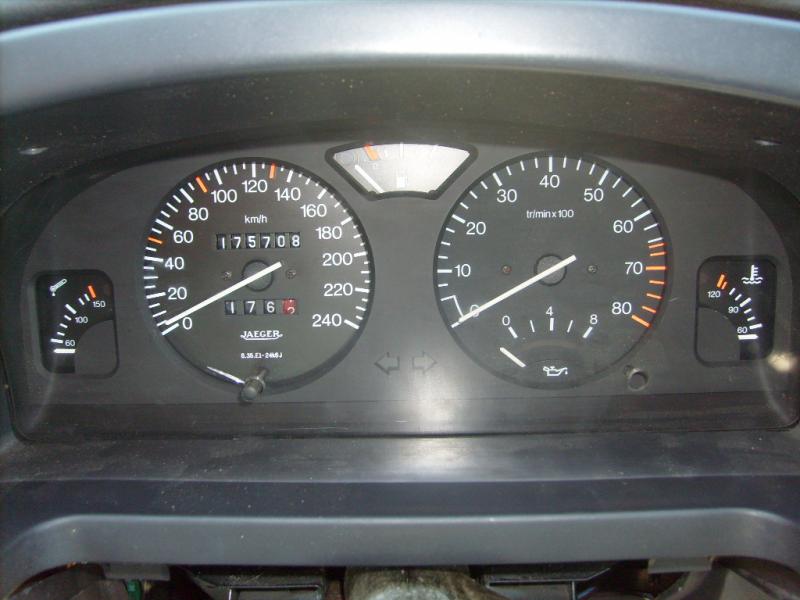

j'ai terminer l'integration du compteur de ZX 16s 155cv
compteur gradué à 240 , pression d'huile , température d'eau et huile

ax GTi-T S7300740-1cec203

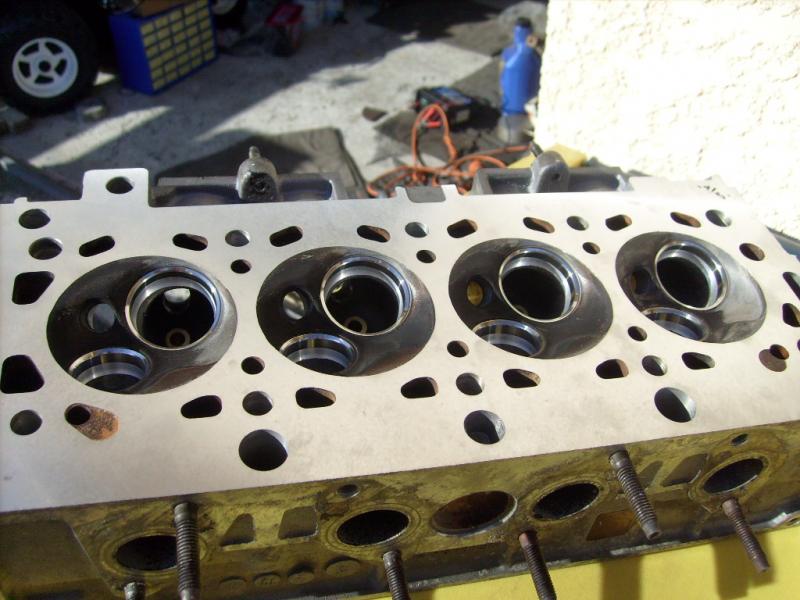

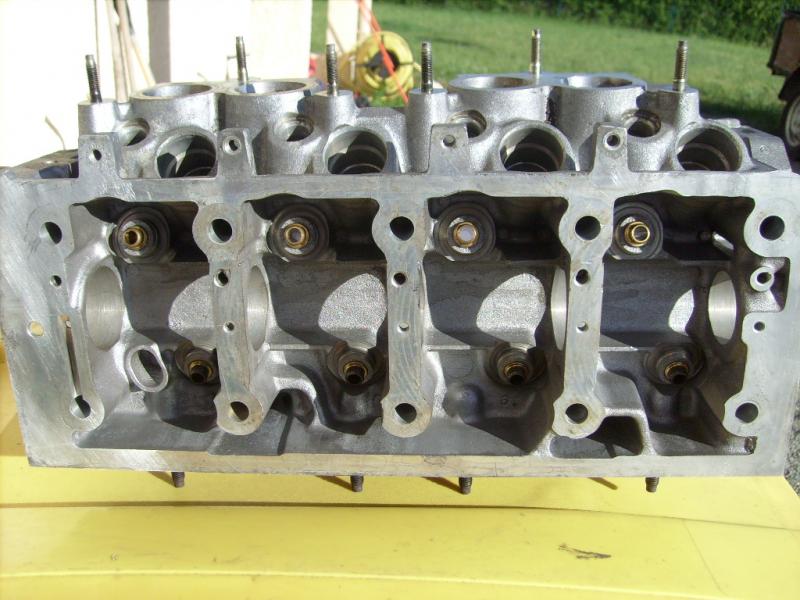

ma culasse revenu de chez le rectifieur , agrandissement des diametres de sieges et profil sieges/soupapes sur mesure

ax GTi-T S7300741-1d2ae9d
ax GTi-T S7300742-1d2aeba
ax GTi-T S7300743-1d2aee1
ax GTi-T S7300744-1d2af23

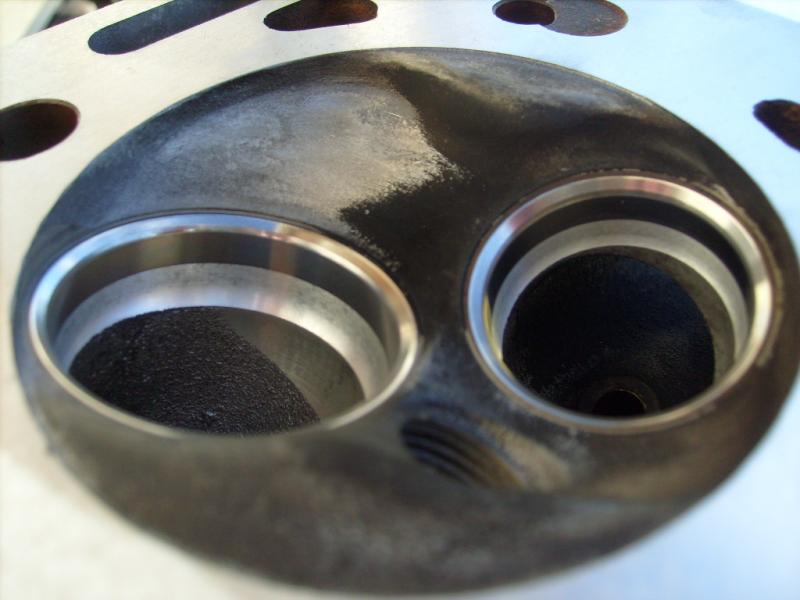

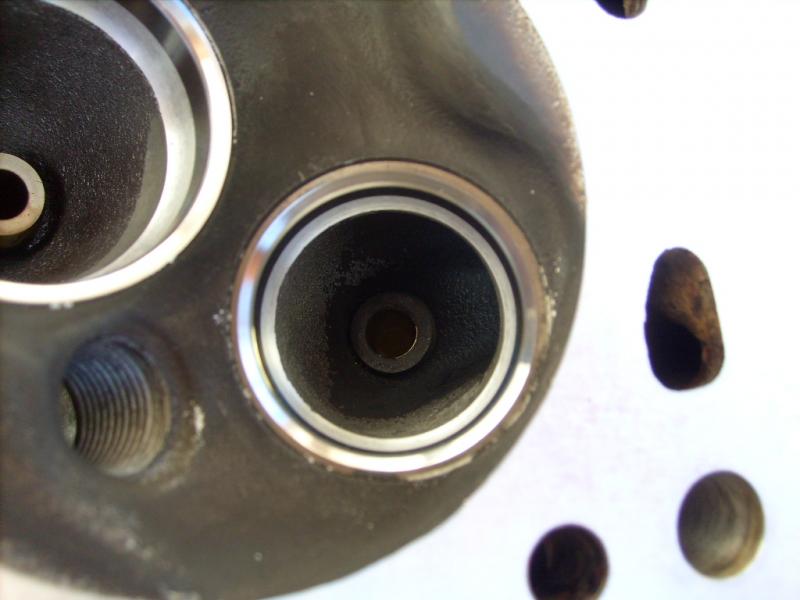

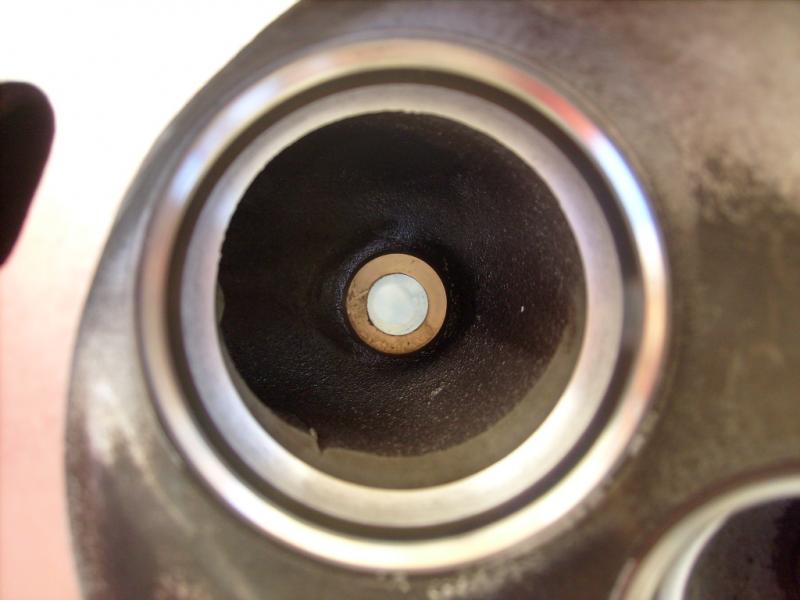

celle ci pour bien se rendre compte de combien le diametre du siege à été agrandit

ax GTi-T S7300745-1d2af38

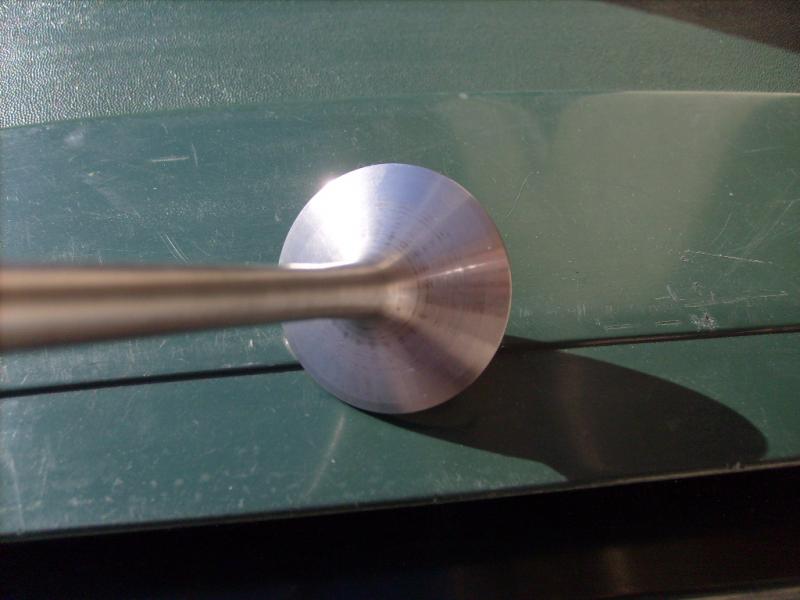

reprise de la soupape d'admition

ax GTi-T S7300747-1d2af78

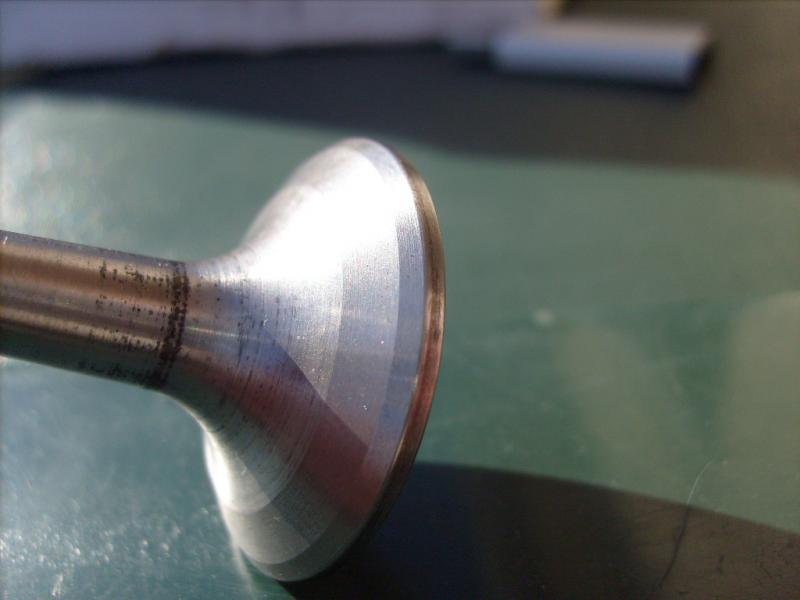

reprise de la soupape d'échappement

ax GTi-T S7300748-1d2afb5

Revenir en haut Aller en bas
Jammaster
Admin
Admin
Jammaster


Messages : 674
Date d'inscription : 21/08/2009
Age : 43
Localisation : LYON

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 16 Juin - 7:02

sympa comme taf, mais j'adore vraiment le compteur de ZX. j'y ai toujours pensé et tu as sauté le pas. Bien Smile
J'imagine que tu as intégré la pcb et les combinés sur le support plastique stock de l'AX ???
Tu restes en MP3.1 modé ou direct MP3.2?

...A oui, le decapfour ... Trop pratique pour dégraissé Wink
Revenir en haut Aller en bas
https://axgti.forumactif.org
vincent
GTiste Habitué
GTiste Habitué
vincent


Messages : 263
Date d'inscription : 03/03/2010
Age : 32
Localisation : Sur les routes de Normandie

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 16 Juin - 7:07

Salut j'aime bien te signature sur le mécanisme d'embrayage Smile

Tu as mis des ressort de 106 sur les jambes de force d'origine d'ax et ça se monte?
Revenir en haut Aller en bas
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 16 Juin - 7:44

Jammaster a écrit:
sympa comme taf, mais j'adore vraiment le compteur de ZX. j'y ai toujours pensé et tu as sauté le pas. Bien Smile
J'imagine que tu as intégré la pcb et les combinés sur le support plastique stock de l'AX ???
Tu restes en MP3.1 modé ou direct MP3.2?

...A oui, le decapfour ... Trop pratique pour dégraissé Wink

alors pour le compteur de zx , j'ai opté pour cette solution , car je bloquais le compteur de l'ax et
j'aimais pas avoir mon aiguille dans le flou en fond de 5 , ca permet de ne plus avoir des mano partout ,
la j'ai pression d'huile , tempé d'huile sous les yeux
niveau integration c'est bien plus simple que ca ,
tu remets la vitre de la GTi sur le compteur de zx et hop plug and play
par contre , il faut recablé toutes les broches fil par fil car rien ne correspond
en faite tous les compteur d'ax ph2 , zx ph1 , 106 , saxo utilisent la meme plate forme juste les vitres qui changent Wink
oui je garde la MP3.1 , bien plus pratique à mon gout et bien moins limiter sur l'extention des regimes ,
pas de gestion cliquetit , pas de sonde lambda , pas d'electrovane et surtout pas besoin de bidouiller le faisceau
bref pour moi bien moins de boulot pour faire tourner le bloc en sural , apres ca reste un avis perso Wink
Revenir en haut Aller en bas
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 16 Juin - 7:46

vincent a écrit:
Salut j'aime bien te signature sur le mécanisme d'embrayage Smile

Tu as mis des ressort de 106 sur les jambes de force d'origine d'ax et ça se monte?

oui les jambes de forces sont celle de GTi , avec les coupelles de 106/saxo
afin de recevoir les ressorts courts de ces dernieres
Revenir en haut Aller en bas
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 16 Juin - 7:50

pour info jam , je n'ai pas fait travaillé la tulipe/queue des soupapes
car le rectifieur ne pouvais m'assure que les soupapes étaient monobloc
il craignaient qu'elles soient en deux partie et soudé par friction comme bon nombres
de soupapes de series , donc j'ai pas voulu prendre de risques
et pas trop le budjet pour des soupapes sur mesures
j'ai gagné plus de 2mm sur le diametre des sieges , les portées passent de 3mm environ
à 1.4 à l'echappement et 1.1 à l'admission
Revenir en haut Aller en bas
vincent
GTiste Habitué
GTiste Habitué
vincent


Messages : 263
Date d'inscription : 03/03/2010
Age : 32
Localisation : Sur les routes de Normandie

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 16 Juin - 8:13

zarico a écrit:
vincent a écrit:
Salut j'aime bien te signature sur le mécanisme d'embrayage Smile

Tu as mis des ressort de 106 sur les jambes de force d'origine d'ax et ça se monte?

oui les jambes de forces sont celle de GTi , avec les coupelles de 106/saxo
afin de recevoir les ressorts courts de ces dernieres

Ok, je te demande ça car un amie qui avais une 106 rallye ma donné 2 ressorts courts mais j'ai l'impression que les ressorts sont plus gros que ceux de ma GTi
Revenir en haut Aller en bas
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 16 Juin - 8:51

effectivement ils sont plus gros , ce sont des 155mm alors que l'ax est en 135 mm
c'est pour ca qu'il faut monter les coupelles de maintient des ressorts de 106
ca se fait tres bien Wink
Revenir en haut Aller en bas
vincent
GTiste Habitué
GTiste Habitué
vincent


Messages : 263
Date d'inscription : 03/03/2010
Age : 32
Localisation : Sur les routes de Normandie

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 16 Juin - 9:18

Aurais tu quelque clichés à faire voir?
Revenir en haut Aller en bas
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 16 Juin - 9:23

non désolé
Revenir en haut Aller en bas
vincent
GTiste Habitué
GTiste Habitué
vincent


Messages : 263
Date d'inscription : 03/03/2010
Age : 32
Localisation : Sur les routes de Normandie

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 16 Juin - 9:28

Pas grave quand tu en auras, pourrais tu en mettre.

Car je ne vois pas du tout comment c'est. Les coupelles se mettent ou?
Revenir en haut Aller en bas
Jammaster
Admin
Admin
Jammaster


Messages : 674
Date d'inscription : 21/08/2009
Age : 43
Localisation : LYON

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyJeu 17 Juin - 4:20

Les soupapes des TU3 sont de "bonnes" TRW forgé et étirés... Je pense qu'il y a moyen de gratter un peu sur le diamètre (surtout en qul de tulipe là où tu as le bosselage d'étirage).
Les quelques /10eme de gagner sur ta tige, c'est de la section de passage en plus Wink
Perso, je le ferais plus sur un NA que sur un sural là où tu as pal mal de calories à évacuer dans la chambre Smile

Je ne savais pas pour les compteurs PSA que juste la vitre changeait, merci pour l'info.

Sinon, pour la gestion et bien je pense que j'aurais fais le même choix que toi: Le MP3.1 est vraiment simple et performant. (de plus, il gère les angles négatif d'avance (!) pour les TRES grosses surals) Le seul hic, gare aux maps d'avances et boost control séparé voir waste gate classique/mécanique (je pense que tu dois être dans ce cas).


Dernière édition par Jammaster le Jeu 17 Juin - 8:56, édité 1 fois
Revenir en haut Aller en bas
https://axgti.forumactif.org
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyJeu 17 Juin - 6:23

je vois que l'on est sur la meme longeur d'onde ,ca fait plaisir venant de ta part , meme si je sais que tu ne prône pas spécialement la sural Wink

par contre j'ai du mal à cerné le passage sur " les maps d'avances et boost control séparé voir waste gate classique/mécanique (je pense que tu dois être dans ce cas)."
Revenir en haut Aller en bas
Jammaster
Admin
Admin
Jammaster


Messages : 674
Date d'inscription : 21/08/2009
Age : 43
Localisation : LYON

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyJeu 17 Juin - 8:55

Le MP3.2 gère l'ouverture de ta wastegate via une électrovanne (boostcontrol).
Hors, j'immagine qu'en restant en MP3.1, tu n'as pas de map de boostcontrol donc tu as un turbo avec waste gate classique. (ce qui n'est pas plus mal pour la simplicité)
Revenir en haut Aller en bas
https://axgti.forumactif.org
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyJeu 17 Juin - 9:49

Jammaster a écrit:
Le MP3.2 gère l'ouverture de ta wastegate via une électrovanne (boostcontrol).
Hors, j'immagine qu'en restant en MP3.1, tu n'as pas de map de boostcontrol donc tu as un turbo avec waste gate classique. (ce qui n'est pas plus mal pour la simplicité)

nous sommes d'accord Wink
Revenir en haut Aller en bas
vincent
GTiste Habitué
GTiste Habitué
vincent


Messages : 263
Date d'inscription : 03/03/2010
Age : 32
Localisation : Sur les routes de Normandie

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyVen 2 Juil - 21:44

Pour ton moteur, tu as du faire des modif's sur le faisceau car sur une des photos je vois plein de fils se balader^^.
Revenir en haut Aller en bas
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyVen 2 Juil - 22:38

vincent a écrit:
Pour ton moteur, tu as du faire des modif's sur le faisceau car sur une des photos je vois plein de fils se balader^^.

le faisceau par lui meme n'a aucune modif , mais des choses se sont greffés comme le faisceau/commande la deuxieme pompe à essence sonde de pression d'huile et de température d'huile etc ...

Revenir en haut Aller en bas
vincent
GTiste Habitué
GTiste Habitué
vincent


Messages : 263
Date d'inscription : 03/03/2010
Age : 32
Localisation : Sur les routes de Normandie

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyVen 2 Juil - 23:15

D'accord, mais faut il choisir les bons fils pour pouvoir faire les greffes.
Revenir en haut Aller en bas
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMar 2 Nov - 9:56

quelques news

donc l'ax est remonté roder et reglée
je suis descendu au runs d'ALBI ce week end
il reste du boulot sur la motricité mais pour une premiere et pour elle et pour moi sur du DA c'est pas si mal
mes temps tournent autour des 13.7

une vidéo de quelques run de l'ax Very Happy

https://www.youtube.com/watch?v=8NomdisAWQg
Revenir en haut Aller en bas
vincent
GTiste Habitué
GTiste Habitué
vincent


Messages : 263
Date d'inscription : 03/03/2010
Age : 32
Localisation : Sur les routes de Normandie

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 3 Nov - 8:15

La route avait l'air de glisser un peu ou je me trompe? En tout cas j'adore ta prépa en 1400 T. Et au niveau motricité qu'est ce que tu va faire?
Revenir en haut Aller en bas
Jammaster
Admin
Admin
Jammaster


Messages : 674
Date d'inscription : 21/08/2009
Age : 43
Localisation : LYON

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 3 Nov - 8:54

Ouai, sympa... Faudrait que tu fasse une 'tite présentation de ton auto "rapide" (car je sais que ce n'est pas marrant de le refaire sur tous les forums).
Revenir en haut Aller en bas
https://axgti.forumactif.org
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyMer 10 Nov - 9:28

Jammaster a écrit:
Ouai, sympa... Faudrait que tu fasse une 'tite présentation de ton auto "rapide" (car je sais que ce n'est pas marrant de le refaire sur tous les forums).

tu parles de mettre des photos de la voiture ??
car pour ce qui est des spec moteurs tout est en P1
Revenir en haut Aller en bas
vincent
GTiste Habitué
GTiste Habitué
vincent


Messages : 263
Date d'inscription : 03/03/2010
Age : 32
Localisation : Sur les routes de Normandie

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyDim 14 Nov - 1:25

zarico a écrit:
Jammaster a écrit:
Ouai, sympa... Faudrait que tu fasse une 'tite présentation de ton auto "rapide" (car je sais que ce n'est pas marrant de le refaire sur tous les forums).

tu parles de mettre des photos de la voiture ??
car pour ce qui est des spec moteurs tout est en P1

Oui je pense que c'est la voiture, moi aussi j'aimerai la voir (même si je l'ai déjà vue sur d'autre forum) Wink
Revenir en haut Aller en bas
zarico
Nouveau
Nouveau



Messages : 46
Date d'inscription : 25/04/2010
Age : 43
Localisation : 27

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyDim 14 Nov - 2:03

photos prises à l'instant , elle est dans son jus depuis son retour d'albi


ax GTi-T S7300811


ax GTi-T S7300812


ax GTi-T S7300810
Revenir en haut Aller en bas
vincent
GTiste Habitué
GTiste Habitué
vincent


Messages : 263
Date d'inscription : 03/03/2010
Age : 32
Localisation : Sur les routes de Normandie

ax GTi-T Empty
MessageSujet: Re: ax GTi-T   ax GTi-T EmptyDim 14 Nov - 4:49

Perso je la trouve sympa Wink.

Petites questions, ta quoi comme ligne et au niveau rabaissement.
